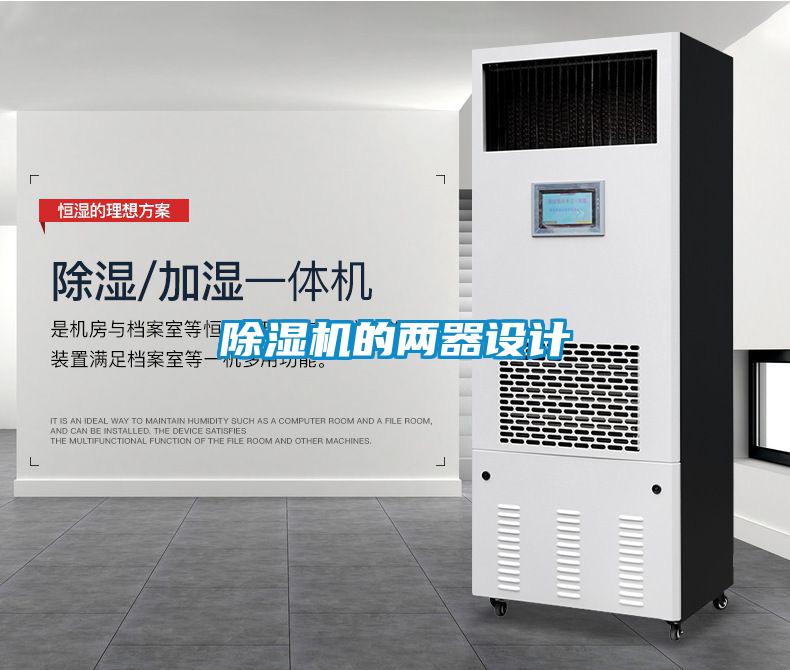

91香蕉视频官网机的两器设计

91香蕉视频官网机的两器设计

　　1、两器设计

　　蒸发器及再热器（冷凝器）均采用套片式翅片，紫铜管规格采用Ф9.52×0.35，管间距25.4mm，排间距22mm，正三角形排列，铝片片厚0.115mm。

　　蒸发器采用平片，片距2.2mm，迎面管排数20，顺风管排数4，翅片长度1000mm，经计算，传热面积为37.73m2，传热对数平均温差为13℃，传热系数为35.3W/m2℃，迎面风速为1.53m/s，通路数取8。

　　再热器采用双面冲缝片，片距2.2mm，迎面管排数20，顺风管排数8，翅片长度1000mm，经计算，传热面积为75.46m2，通路数取10。

　　1.1实验结果

　　以上设计的CF10一般型91香蕉视频官网机经过了标准的单元式空调机试验台测试，按国家标准[2]规定的试验工况进行试验，所得的数据如下：

　　以上数据显示，实验结果与设计计算过程基本相符，满足了要求，达到了设计目的。

　　1.2降温型91香蕉视频官网机设计思路

　　降温型91香蕉视频官网机与一般型91香蕉视频官网机相比，在制冷系统中，增设了一个水冷冷凝器（水冷式）或一个室外风冷冷凝器（分体风冷式），再热器面积可减小，充当过冷器用，以增加制冷量，提高91香蕉视频官网量。即从压缩机排出的高温高压气体，先进入水冷或风冷冷凝器冷凝，再进入再热器过冷，然后才经过节流进入蒸发器。

　　空气处理过程与一般型类似，只是从状态2到状态3的加热量很小，送风温度较低，一般比进风温度低7℃左右，可负担室内余热。

　　1.3调温型91香蕉视频官网机设计思路

　　降温型91香蕉视频官网机与一般型91香蕉视频官网机相比，在制冷系统中，增设了一个水冷冷凝器（水冷式）或一个室外风冷冷凝器（分体风冷式），再热器面积可减小。这里面有两种做法，一种是将再热器置于水冷或风冷冷凝器前面，与后者串联布置，并分多路控制，以此调节对冷却91香蕉视频官网后空气的加热量，从而达到控制出风温度的目的，另外，水冷式设比例式三通水量调节阀，调节冷却水量，风冷式设冷凝风量控制，从而使冷凝器带走多余的热量。另一种做法是将再热器置于水冷或风冷冷凝器后面，也是串联布置，只通过水冷式的水量调节阀调节冷却水量或风冷式的冷凝风量控制，来调节冷凝器带走的热量，从而到达调节出风温度的目的。

　　空气处理过程与一般型类似，只是从状态2到状态3的加热量可调节，送风温度可在一定范围内进行调节，也可负担室内余热。
