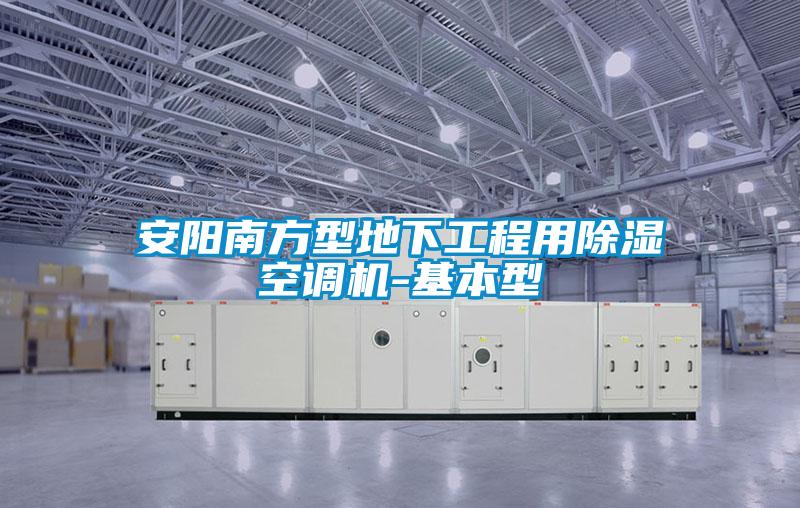

安阳南方型地下工程用91香蕉视频官网空调机-基本型

安阳南方型地下工程用91香蕉视频官网空调机-基本型

　　机组概况：

　　是我公司集四十余年空调91香蕉视频官网设备的专业设计和制造经验，通过大量的数据采集和分析，针对地下工程或类似地下工程使用环境，系列化开发了这一新型91香蕉视频官网空调设备，适用于国防工程、人防工程、地铁车站、航天基地、地下商场、地下娱乐中心等既有一般空调又有91香蕉视频官网要求的场所。

　　本系列产品运用了全新的设计理念，针对地下工程的热湿负荷特征度身定制，并采用了大量新材料、新技术和新工艺，机组同时具有中央空调机和91香蕉视频官网机两种功能，真正实现一机多用，各项性能指标优越，堪称新时代的节能环保先锋。

　　工作原理：

　　91香蕉视频官网机组系统的运作由91香蕉视频官网机的内循环（制冷剂循环系统）、91香蕉视频官网机的外循环（空气循环系统）组成;

　　91香蕉视频官网机的内循环：通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体，如此循环往复。

　　91香蕉视频官网机的外循环：在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气（→经过冷凝器散热）→从出风口吹出。

　　机组特点：

　　1.功能多样，一机多用：机组具有良好的工程适应性，可以实现空调、91香蕉视频官网和91香蕉视频官网调温三种工况运行模式。机组在空调模式为全负荷运行，可以有效地消除内余热，大道降低空气温度的目的，适合于工程热符合大的时期；机组在91香蕉视频官网模式为部分负荷运行，主要用于91香蕉视频官网，使用于工程余热较小、余湿较大的时期，可以在设备能调的配合下，实现低风量运行，确保工程内相对湿度满足要求，特别适用于地下工程的平时维护管理运行；机组在91香蕉视频官网调温模式为全负荷运行，适用于地下工程的平时维护管理运行；机组在91香蕉视频官网调温模式为全负荷运行，适用于平战结合工程在过渡季节和小余热、大余温工况的运行，可以有效地消除室内余温。

　　2.节能运行--热回收：利用冷凝热作为空调机的二次加热源，降低了机组的运行成本，节约了运行能耗，全面提高机组的节能指标。

　　3.结构型式"个性化"：地下工程用91香蕉视频官网空调机采用模块化设计理念和组合式结构，由混风过滤段、冷却再热段、送风段和主机段组合而成。自由拼装，连接简单，拆卸方便。

　　4.能量调节：机组通过使用高性能的螺杆压缩机或涡旋压缩机，分级调节实现多种工况运行模式，同时采用变速风机与压缩机的能调相结合。

　　5.直接蒸发，高效制冷：机组为自带冷源（直接蒸发式）多功能组合式91香蕉视频官网空调设备，集制冷系统、通风系统和控制系统于一体，与用冷冻水作为二次冷媒的机组相比，简单、高效，效率提高10%以上；蒸发器配列设计，充分利用蒸发器面积，在50%负荷时，蒸发器效率提高30%以上，制冷效率高。机组安装方便，现场只需接线、接管即可运行。

　　6.压缩机及冷配：压缩机和主要制冷配件均采用国际著名的产品，通过制冷系统科学合理的优化设计，机组噪音低、运行可靠、能效比高。

　　7.换热器：水侧换热器为壳管式换热器，采用高效换热管；空气侧换热器为铜管套铝翅片式换热器，采用美国OAK换热器生产线制造。换热器结构紧凑、压力好、换热效率高。

　　8.环保工质，"绿色"概念：机组采用满足淘汰CFC工质国家香蕉色色视频要求的R22制冷剂，有利地地球环境。公司亦可按用户要求订制R407C、R134a等HFC工质的91香蕉视频官网机。

　　9.外壳：机组采用国内外流行的高强度铝型材框架；拆弯件采用日本AMADA数控设备加工，具有优良的外观质量。机组采用拼装式结构，整体结构紧凑，美观大方，及富现代气息。

　　10.全自动控制：机组全面应用现代控制技术，优化控制模型，采用先进的PLC作为控制系统，自带控制柜，确保控制精度，且完美实现机电一体化。机组配有友好简单的全中文人机界面，标准配置为文本显示器，亦可按用户要求采用触摸屏。

　　11.可选择的网络功能：机组可通过调制解调器或以太网模块实现设备与远程计算机连接，利用INTERNET进行数据交换，对机组进行远程监控和故障分析，帮您快速准确地预测及排除故障，还可通过PROFIBUS总线实现局域网络机组的群控功能。

　　12.多重保护：机组设有过载、短路、缺相、过热、高低压等保护，以及风机、水泵、防火阀连锁保护。

　　13.功能段介绍：混风过滤段：使新风和回风进行混合，并对混合空气进行过滤处理，主要包括新风法兰、回风法兰和初效过滤器。冷却再热段：对空气进行相应的热湿处理，主要包括蒸发器和风冷冷凝器。送风段：将处理后的空气输送到目的地，主要包括变速风机和减震装置，出风方式为上出风。主机段：对制冷工质进行压缩冷凝处理，主要由压缩机和水冷冷凝器等制冷元器件和电器控制系统组成（对Ⅰ型机还包括风机）。其它：本公司还可以根据用户实际需求增设中效过滤段、中间段等辅助功能段，以满足不同场合的空气处理要求

　　14.功能结构示意图：

　　型号编制说明：

　　备注说明：进风方式规定如下：面对控制器，回风口在左侧的为左进风，回风口在右侧的为右进风；本系列机组的冷却水进出口与控制器呈异侧分布，即控制器在正面，冷却水进出口在背面。

　　型号示例：CK12-DX表示名义风量为m3/h，回风方式为端部回风的南方型地下工程用91香蕉视频官网空调机，面对机组控制器，回风口在右侧。

　　南方型-基本型性能参数表：

　　制冷量

　　KW

　　55

　　68

　　85

　　102

　　125

　　153

　　175

　　210

　　242

　　276

　　91香蕉视频官网量

　　Kg/h

　　32

　　40

　　50

　　60

　　75

　　90

　　100

　　120

　　135

　　150

　　风量

　　M⊥8/h

　　9000

　　机外余压

　　Pa

　　500

　　500

　　650

　　650

　　650

　　700

　　700

　　700

　　700

　　600

　　噪音

　　dB(A)

　　72

　　74

　　74

　　75

　　75

　　81

　　80

　　80

　　80

　　84

　　冷却水量

　　T/h

　　12

　　14

　　18

　　20

　　24

　　30

　　36

　　44

　　48

　　56

　　压缩机功率

　　kw

　　6.8×2

　　7.5×2

　　10.5×2

　　11.3×2

　　15×2

　　18.8×2

　　48

　　58

　　63

　　70

　　机组重量

　　kg

　　1060

　　1150

　　1430

　　1540

　　1800

　　2010

　　2640

　　2890

　　3200

　　3770

　　机组功率

　　KW

　　17.1

　　19.5

　　29

　　30.6

　　41

　　55.6

　　66

　　76

　　81

　　102

　　南方型-I型（带二次回风）性能参数表：

　　制冷量

　　KW

　　55

　　68

　　85

　　102

　　125

　　153

　　91香蕉视频官网量

　　Kg/h

　　32

　　40

　　50

　　60

　　75

　　90

　　风量

　　M⊥8/h

　　9000

　　机外余压

　　Pa

　　500

　　500

　　650

　　650

　　650

　　700

　　噪音

　　dB(A)

　　71

　　72

　　74

　　75

　　75

　　76

　　冷却水量

　　T/h

　　12

　　14

　　18

　　20

　　24

　　30

　　压缩机功率

　　kw

　　6.8×2

　　7.5×2

　　10.5×2

　　11.3×2

　　15×2

　　18.8×2

　　机组重量

　　kg

　　1030

　　1100

　　1280

　　1310

　　1630

　　1910

　　机组功率

　　KW

　　17.1

　　19.5

　　29

　　30.6

　　41

　　55.6

　　机组名义工况：
