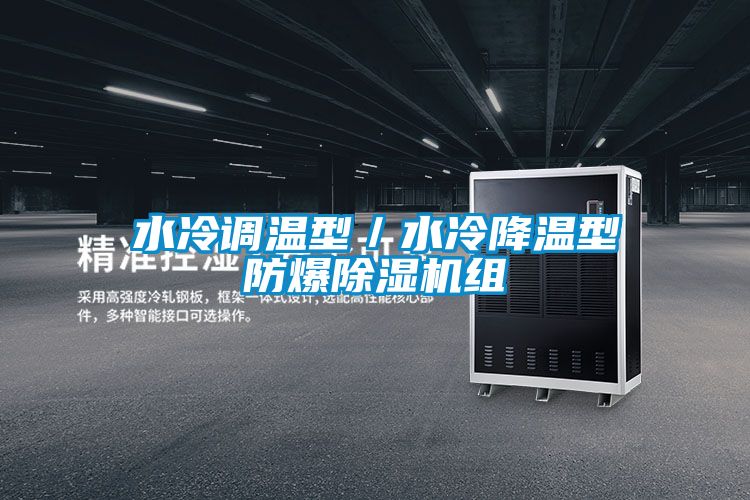

水冷调温型／水冷降温型防爆91香蕉视频官网机组

水冷调温型／水冷降温型防爆91香蕉视频官网机组

　　品名：水冷调温型/水冷降温型防爆91香蕉视频官网机组

　　说明：产品设计标准：

　　本产品具有性能稳定、外形美观、安全可靠、操作简便等特点，严格按下列防爆电气和91香蕉视频官网设备标准设计制造：

　　gb3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》

　　gb3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型"d"》

　　gb3836.3-2000《爆炸性气体环境用电气设备第3部分：增安型"e"》

　　gb3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型"i"》

　　gb3836.9-1990《爆炸性环境用防爆电气设备浇封型电气设备"m"》

　　jb/t7769-1995《91香蕉视频官网机》

　　q/3201nl1104-2000《防爆91香蕉视频官网机》

　　机组概况：

　　91香蕉视频官网机是本公司集四十余年冷冻91香蕉视频官网机设计、制造经验，系列化开发的用于去除空气中水分的冷冻91香蕉视频官网设备，适用于国防工程、人防工程、烟草及石化行业、地铁车站、航天领域、净化工程、实验室、电讯器材室、档案室、食品房、制药或胶片车间、特种玻璃制造等有91香蕉视频官网要求的场所。

　　防爆91香蕉视频官网机是本公司为存在或可能存在级别为IIA、IIB级，温度组别为T1～T4组可燃性气体、蒸汽与空气混合形成的爆炸性气体，并有空调91香蕉视频官网要求的场所设计的特种91香蕉视频官网设备，广泛应用于国防工程、石化行业。防爆91香蕉视频官网机经国家防爆电气产品质量监督检查测试中心(CQSTEx)检测合格，取得了防爆合格证，防爆标志为ExdmeibIIBT4。

　　工作原理：

　　91香蕉视频官网机组系统的运作由91香蕉视频官网机的内循环（制冷剂循环系统）、91香蕉视频官网机的外循环（空气循环系统）组成；

　　91香蕉视频官网机的内循环：通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体，如此循环往复。

　　91香蕉视频官网机的外循环：在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气（→经过冷凝器散热）→从出风口吹出。

　　机组特点：

　　1.防爆91香蕉视频官网机在下列环境条件下能正常工作：海拔不超过2000m;周围环境温度：低温91香蕉视频官网机为+5℃～＋32℃，普通91香蕉视频官网机为+18℃～＋32℃;周围环境相对湿度不大于90%;存在IIA、IIB级，T1～T4组可燃性气体、蒸气与空气混合形成的爆炸危险场所，出现或可能出现爆炸性气体混合物的场所。

　　2.结构型式多样：

　　防爆91香蕉视频官网机自带风机，安装比较方便，按进出风方式分a．前回风（格栅回风）、前出风（风帽送风），b．后回风（法兰回风）、顶出风（法兰送风），c．前回风（格栅回风）、顶出风（法兰送风）三种型式。

　　3.功能齐全：

　　防爆91香蕉视频官网机有升温型、调温型、降温型三种功能类型，其中升温91香蕉视频官网机主要用于91香蕉视频官网，无制冷功能，故适用于无温度要求的91香蕉视频官网场所；

　　调温91香蕉视频官网机集91香蕉视频官网、制冷功能于一身，且制冷能力可调，故特别适用于热负荷变化较大的91香蕉视频官网场所。降温91香蕉视频官网机在91香蕉视频官网的同时有制冷功能，但制冷能力不可调，故适用于热负荷较大，对相对湿度无要求的91香蕉视频官网场合。

　　4.压缩机及冷配：

　　压缩机和主要制冷配件均采用国际著名品牌的产品，通过制冷系统科学合理的优化设计，机组噪音低、运行可靠、能效比高。

　　5.换热器：

　　水侧换热器为壳管式换热器，采用高效换热管；空气侧换热器为铜管套铝翅片式换热器，采用美国引进的OAK换热器数控生产线制造。换热器结构紧凑、耐压好、换热效率高。

　　6.环保工质，"绿色"概念：

　　机组采用满足淘汰CFC工质国家香蕉色色视频要求的R22制冷剂，有利地球环境。公司亦可按用户要求订制R407c、R134a等HFC工质的91香蕉视频官网机。

　　7.外壳：

　　机组采用国内外流行的高强度铝型材框架；折弯件采用日本AMADA数控设备加工，具有优良的外观质量。机组采用拼装式结构，整体结构紧凑，美观大方，极富现代气息。

　　8.控制方式：

　　升温91香蕉视频官网机和降温91香蕉视频官网机采用专业微电脑控制，机组可根据用户设定的相对湿度或温度自动启停。

　　9.调温91香蕉视频官网机采用高性能可编程控制器（PLC）和中文文本显示器进行控制，可靠性好，控制精度高。用户只要设定好所需温湿度控制范围，机组即可按湿度优先的运行模式自动运行。

　　10.可选择的网络功能：

　　机组可通过PROFIBUS总线实现局域网络91香蕉视频官网机的群控功能，还可通过调制解调器或以太网模块实现设备与远程计算机连接，利用INTERNET进行数据交换，对机组进行远程监控和故障分析，帮您快速准确地预测及排除故障。

　　11.多重保护：

　　机组设有过载、短路、缺相、过热、高压、低压等保护，以及风机、水泵、防火阀连锁保护。

　　型号编制说明：

　　型号示例：BCFTZF20Q表示名义91香蕉视频官网量为20kg/h，进风温度18～32℃，进风方式为前回风前出风的风冷自动调温防爆91香蕉视频官网机组。

　　水冷调温型/水冷降温型防爆91香蕉视频官网机组性能参数表：

　　型号

　　BCFTZ14

　　BCFTZ14Q

　　BCFTZ10H

　　BCFTZ20

　　BCFTZ20Q

　　BCFTZ20H

　　BCFTZ25

　　BCFTZ25Q

　　BCFTZ25H

　　BCFTZ32

　　BCFTZ32H

　　BCFTZ40

　　BCFTZ40H

　　BCFJZ14

　　BCFJZ14Q

　　BCFJZ10H

　　BCFJZ20

　　BCFJZ20Q

　　BCFJZ20H

　　BCFJZ25

　　BCFJZ25Q

　　BCFJZ25H

　　BCFJZ32

　　BCFJZ32H

　　BCFJZ40

　　BCFJZ40H

　　91香蕉视频官网量

　　Kg/h

　　14

　　20

　　25

　　32

　　40

　　制冷量

　　KW

　　25.5

　　33.9

　　43.4

　　57.4

　　68.3

　　风量

　　m3/h

　　4000

　　6000

　　7500

　　9000

　　机外静压

　　Pa

　　150[0]

　　200[0]

　　200[0]

　　250

　　250

　　200[0]

　　250[0]

　　250[0]

　　300

　　300

　　配电功率

　　KW

　　9

　　12

　　15

　　22

　　26

　　水冷调温型/水冷降温型防爆管道91香蕉视频官网机组性能参数表：

　　型号

　　BCGTZ14

　　BCGTZ20

　　BCGTZ25

　　BCGTZ32

　　BCGTZ40

　　BCGTZ50

　　BCGTZ60

　　BCGJZ14

　　BCGJZ20

　　BCGJZ25

　　BCGJZ32

　　BCGJZ40

　　BCGJZ50

　　BCGJZ60

　　91香蕉视频官网量

　　Kg/h

　　14

　　20

　　25

　　32

　　40

　　50

　　60

　　制冷量

　　KW

　　25.5

　　33.9

　　43.4

　　57.4

　　68.3

　　86.9

　　100.5

　　风量

　　m3/h

　　4000

　　6000

　　7500

　　9000

　　配电功率

　　KW

　　8

　　11

　　14

　　18

　　20

　　28

　　36

　　型号

　　BCGTZ75

　　BCGTZ90

　　BCGTZ100

　　BCGTZ120

　　BCGTZ135

　　BCGTZ150

　　/

　　BCGJZ75

　　BCGJZ90

　　BCGJZ100

　　BCGJZ120

　　BCGJZ135

　　BCGJZ150

　　91香蕉视频官网量

　　Kg/h

　　75

　　90

　　100

　　120

　　135

　　150

　　/

　　制冷量

　　KW

　　126.9

　　150.7

　　169.8

　　206.7

　　227.0

　　246.3

　　/

　　风量

　　m3/h

　　4000

　　/

　　配电功率

　　KW

　　40

　　50

　　55

　　65

　　70

　　78

　　/

　　机组名义工况：

　　蒸发器侧

　　冷凝器侧

　　备注

　　水冷式

　　风冷式

　　干球温度℃

　　相对湿度％

　　进水温度℃

　　出水温度℃

　　干球温度℃

　　湿球温度℃

　　

　　27

　　60

　　30

　　35

　　35

　　--

　　--
